鑄鋼件|#45鑄鋼件|大型鑄鋼件-興達機床量具鑄鋼件,鑄鋼生產廠家

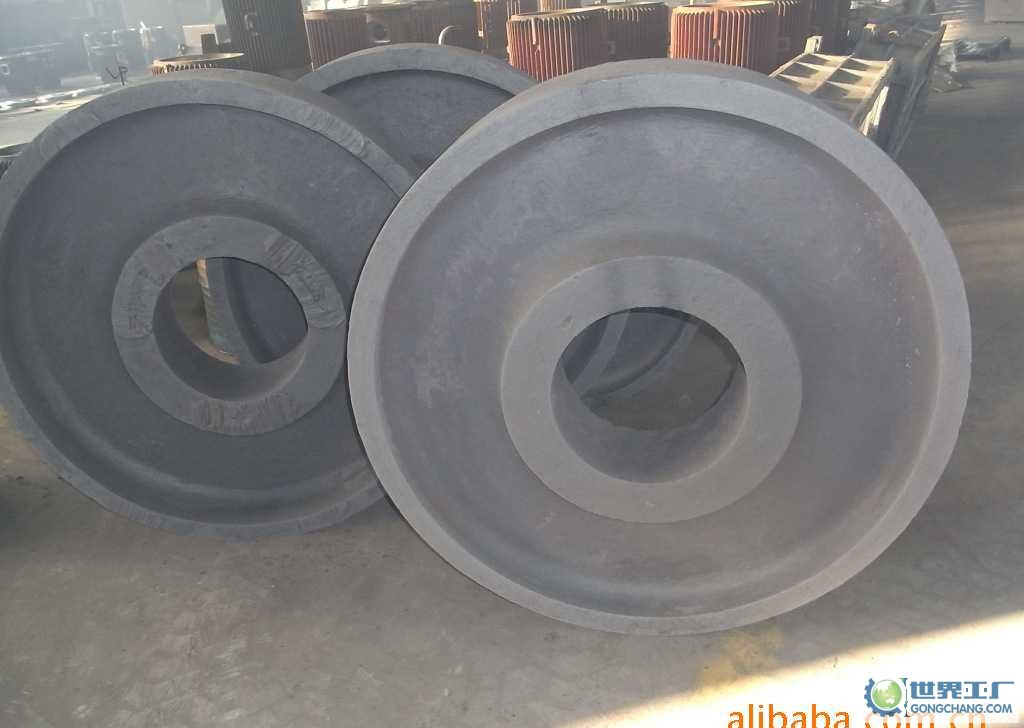

鑄鋼件
用鑄鋼制作的零件_是鑄鋼件了。與鑄鐵性能相似，但比鑄鐵強度好。鑄鋼件在鑄造過程中易出現氣泡、角度定位不準確等缺點，在長期使用中_有可能出現機殼斷裂的現象。

鑄鋼的鑄造工藝特點
鑄鋼的機械性能比鑄鐵高，但其鑄造性能卻比鑄鐵差。因為鑄鋼的熔點較高，鋼液易氧化、鋼水的流動性差、收縮大，其體收縮率為10～14%，線收縮為1.8～2.5%。為防止鑄鋼件產生澆不足、冷隔、縮孔和縮松、裂紋及粘砂等缺陷，_采取比鑄鐵復雜的工藝措施：
1、由于鋼液的流動性差，為防止鑄鋼件產生冷隔和澆不足，鑄鋼件的壁厚不能小于8mm；澆注系統的結構力求簡單、且截面尺寸比鑄鐵的大；采用干鑄型或熱鑄型；適當提高澆注溫度，一般為1520°～1600℃，因為澆注溫度高，鋼水的過熱度大、保持液態(tài)的時間長，流動性可得到_。但是澆溫過高，會引起晶粒粗大、熱裂、氣孔和粘砂等缺陷。因此一般小型、薄壁及形狀復雜的鑄件，其澆注溫度約為鋼的熔點溫度+150℃；大型、厚壁鑄件的澆注溫度比其熔點高出100℃左右。
2、由于鑄鋼的收縮大大_鑄鐵，為防止鑄件出現縮孔、縮松缺陷，在鑄造工藝上大都采用冒口和、冷鐵和補貼等措施，以實現順序凝固。
此外，為防止鑄鋼件產生縮孔、縮松、氣孔和裂紋缺陷，應使其壁厚均勻、避免尖角和直角結構、在鑄型用型砂中加鋸末、在型芯中加焦炭、以及采用空心型芯和油砂芯等來_砂型或型芯的退讓性和透氣性。
鑄鋼的熔點高，相應的其澆注溫度也高。高溫下鋼水與鑄型材料相互作用，極易產生粘砂缺陷。因此，應采用耐火度較高的人造石英砂做鑄型，并在鑄型表面刷由石英粉或鋯砂粉制得的涂料。為減少氣體來源、提高鋼水流動性及鑄型強度，大多鑄鋼件用干型或快干型來鑄造，如采用CO2硬化的水玻璃砂型。
鑄鋼件的熱處理
鑄鋼件均應在熱處理后使用。因為鑄態(tài)下的鑄鋼件內部存在氣孔、裂紋、縮孔和縮松、晶粒粗大、組織不均及殘余內應力等鑄造缺陷，使鑄鋼件的強度、尤其是塑性和韌性大大降低。
為細化晶粒、均勻組織及消除內應力，鑄鋼件_進行正火或退火處理。正火處理后的鋼，其機械性能較退火后的高，成本也較低，所以應用較多。但由于正火處理會引起較退火大的內應力，只適用于含碳量小于0.35%的鑄鋼件。因為低碳鑄鋼件的塑性好，冷卻時不易開裂。為減小內應力，鑄鋼件在正火后，還應進行高溫回火。對于含碳量≥0.35%的、結構復雜及易產生裂紋的鑄鋼件，只能進行退火處理。鑄鋼件不宜淬火，否則極易開裂。
