鑄鋼機(jī)械件|鑄鋼件|45#鑄鋼件-興達(dá)機(jī)床量具鑄鋼機(jī)械件,產(chǎn)品質(zhì)量好!

    鑄鋼件

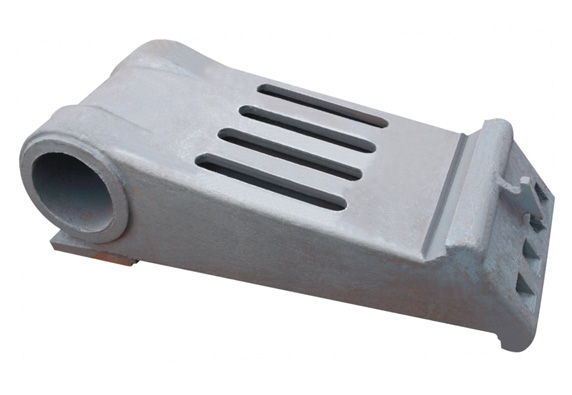

    用鑄鋼制作的零件_是鑄鋼件了。與鑄鐵性能相似，但比鑄鐵強(qiáng)度好。鑄鋼件在鑄造生產(chǎn)過(guò)程中易產(chǎn)生氣泡、角度選放定位不準(zhǔn)確等缺點(diǎn)，在長(zhǎng)期使用中可能出現(xiàn)機(jī)殼斷裂的現(xiàn)象。

    鑄鋼的鑄造工藝特點(diǎn)

    鑄鋼的機(jī)械性能比鑄鐵高，但鑄造性能沒(méi)有鑄鐵好。那是因?yàn)殍T鋼的熔點(diǎn)較高，鋼液易氧化、鋼水的流動(dòng)性差、收縮大，整體收縮率為10～14%，線收縮為1.8～2.5%。為防止鑄鋼件產(chǎn)生澆不足、冷隔、縮孔和縮松、裂紋及粘砂等缺陷，_采取比鑄鐵復(fù)雜的工藝措施：

    1、由于鋼液的流動(dòng)性差，為防止鑄鋼件產(chǎn)生冷隔和澆不足，鑄鋼件的壁厚不能小于8mm；澆注系統(tǒng)的結(jié)構(gòu)力求簡(jiǎn)單、且截面尺寸比鑄鐵的大；采用干鑄型或熱鑄型；適當(dāng)提高澆注溫度，一般為1520°～1600℃，因?yàn)闈沧囟雀?，鋼水的過(guò)熱度大、保持液態(tài)的時(shí)間長(zhǎng)，流動(dòng)性可得到_。但是澆溫過(guò)高，會(huì)引起晶粒粗大、熱裂、氣孔和粘砂等缺陷。因此一般小型、薄壁及形狀復(fù)雜的鑄件，其澆注溫度約為鋼的熔點(diǎn)溫度+150℃；大型、厚壁鑄件的澆注溫度比其熔點(diǎn)高出100℃左右。

    2、由于鑄鋼的收縮大大_鑄鐵，為防止鑄件出現(xiàn)縮孔、縮松缺陷，在鑄造工藝上大都采用冒口和、冷鐵和補(bǔ)貼等措施，以實(shí)現(xiàn)順序凝固。

    此外，為防止鑄鋼件產(chǎn)生縮孔、縮松、氣孔和裂紋缺陷，應(yīng)使其壁厚均勻、避免尖角和直角結(jié)構(gòu)、在鑄型用型砂中加鋸末、在型芯中加焦炭、以及采用空心型芯和油砂芯等來(lái)_砂型或型芯的退讓性和透氣性。鑄鋼的熔點(diǎn)高，相應(yīng)的其澆注溫度也高。高溫下鋼水與鑄型材料相互作用，極易產(chǎn)生粘砂缺陷。因此，應(yīng)采用耐火度較高的人造石英砂做鑄型，并在鑄型表面刷由石英粉或鋯砂粉制得的涂料。為減少氣體來(lái)源、提高鋼水流動(dòng)性及鑄型強(qiáng)度，大多鑄鋼件用干型或快干型來(lái)鑄造，如采用CO2硬化的水玻璃砂型。

    鑄鋼機(jī)械件的熱處理

    鑄鋼件均應(yīng)在熱處理后使用。因?yàn)殍T態(tài)下的鑄鋼件內(nèi)部存在氣孔、裂紋、縮孔和縮松、晶粒粗大、組織不均及殘余內(nèi)應(yīng)力等鑄造缺陷，使鑄鋼件的強(qiáng)度、尤其是塑性和韌性大大降低。為細(xì)化晶粒、均勻組織及消除內(nèi)應(yīng)力，鑄鋼件_進(jìn)行正火或退火處理。正火處理后的鋼，其機(jī)械性能較退火后的高，成本也較低，所以應(yīng)用較多。但由于正火處理會(huì)引起較退火大的內(nèi)應(yīng)力，只適用于含碳量小于0.35%的鑄鋼件。因?yàn)榈吞艰T鋼件的塑性好，冷卻時(shí)不易開(kāi)裂。為減小內(nèi)應(yīng)力，鑄鋼件在正火后，還應(yīng)進(jìn)行高溫回火。對(duì)于含碳量≥0.35%的、結(jié)構(gòu)復(fù)雜及易產(chǎn)生裂紋的鑄鋼件，只能進(jìn)行退火處理。鑄鋼件不宜淬火，否則極易開(kāi)裂。

    興達(dá)機(jī)床量具主要產(chǎn)品：鑄鐵平板、鑄鐵平臺(tái)、機(jī)床床身鑄件、球磨鑄件、鑄鋼件、鑄鋼機(jī)械件、端面銑床、雙面銑床、滑臺(tái)、裝配平板、裝配平臺(tái)、劃線平板、劃線平臺(tái)、檢驗(yàn)平板、檢驗(yàn)平臺(tái)、大理石平臺(tái)、方箱、彎板、地軌、T型槽平板、T型槽平臺(tái)、配重鐵等歡迎來(lái)電咨詢，總有_是您需要的，興達(dá)機(jī)床量具將竭誠(chéng)為您服務(wù)！我們關(guān)注每一個(gè)產(chǎn)品，注重每一個(gè)工序，_，嚴(yán)要求，創(chuàng)_是我們一直要追求的信念，責(zé)任在我們心中，_在我們手中。我們只做_?。。?
